1W-H3-05(K) M12

Описание

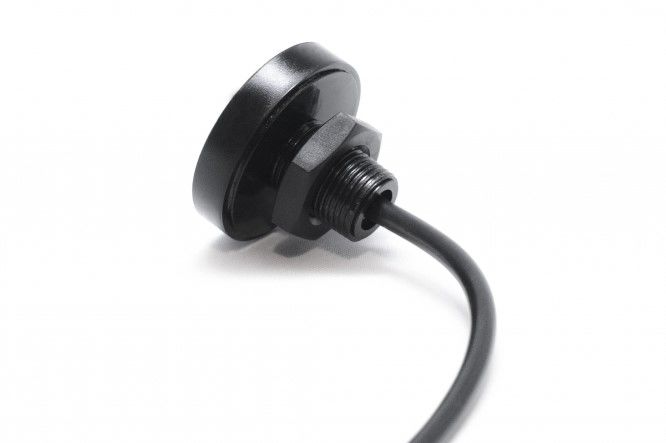

RFID-считыватель 1W-H3-05 (K) M12 считывает идентификационные данные беспроводной передачи пассивных транспондеров (карт, тегов и т. д.), Совместимых со стандартом UNIQUE. Встроенный двухцветный светодиод для любого использования.
Светодиоды питаются от внутреннего регулятора напряжения через встроенный резистор. Свет горит, когда соответствующий светодиод подключен к минусу источника питания.

Особенности

  • Данные, которые считываются из транспондера, передаются с помощью интерфейса 1-Wire, имитирующего Maxim (Dallas) DS1990A
  • Установленный двухцветный светодиод (красный / зеленый):
  • 1W-H3-05 M12 общий анод
  • 1W-H3-05K M12 общий катод
  • Низкий корпус с резьбой M12
  • Стандартная длина кабеля: 40 см, 5 проводов
  • 1W-H3-05 M12 и 1W-H3-05K M12 - разные модели. При размещении заказа, пожалуйста, укажите тип.

Характеристики

  • Источник питания 6,5-30 В постоянного тока
  • Номинальное напряжение питания 12 В постоянного тока
  • Эффективность электропитания 1 A
  • Пиковый ток 50 мА
  • Ток приемника 12 мА (без светодиода)
  • Зеленый светодиодный ток 10 мА (для версии «K» не превышает 15 мА)
  • Красный светодиодный ток 10 мА (для версии «K» не превышает 15 мА)
  • Частота 125 кГц
  • Тип транспондера Манчестер, 64 цикла на бит
  • Поверхность антенны 6,8 см2
  • Диапазон считывания ~ 4 см
  • Частота считывания:
    • 6 / с для идентификации
    • 2 / с, когда транспондер находится в зоне считывания
  • Поддерживаемые команды:
    • 1-Wire 0x33 (0x0F) - Чтение ПЗУ
    • 0xF0 - Поиск ROM
  • Монтажный метод M12 Thread
  • Длина кабеля 0,4 м
  • Температура чтения -20 °C
  • +55 °C
  • ROHS
